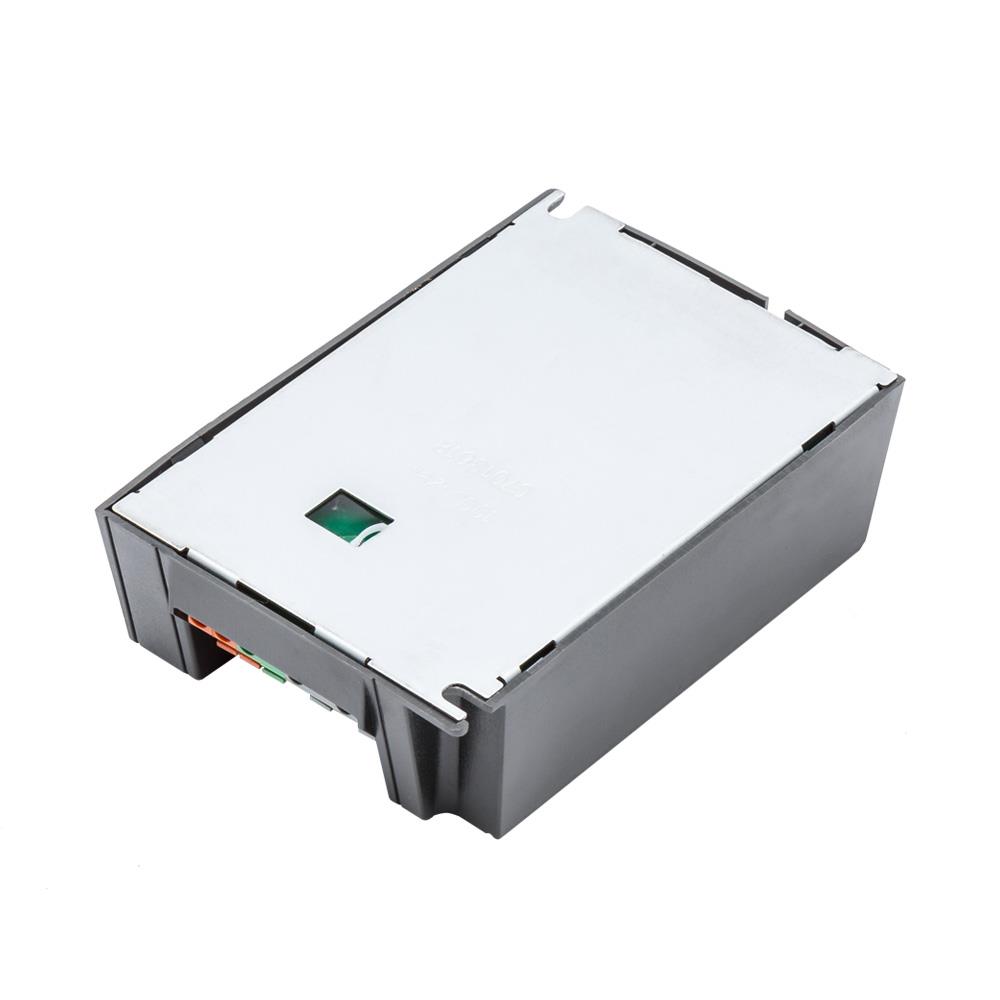

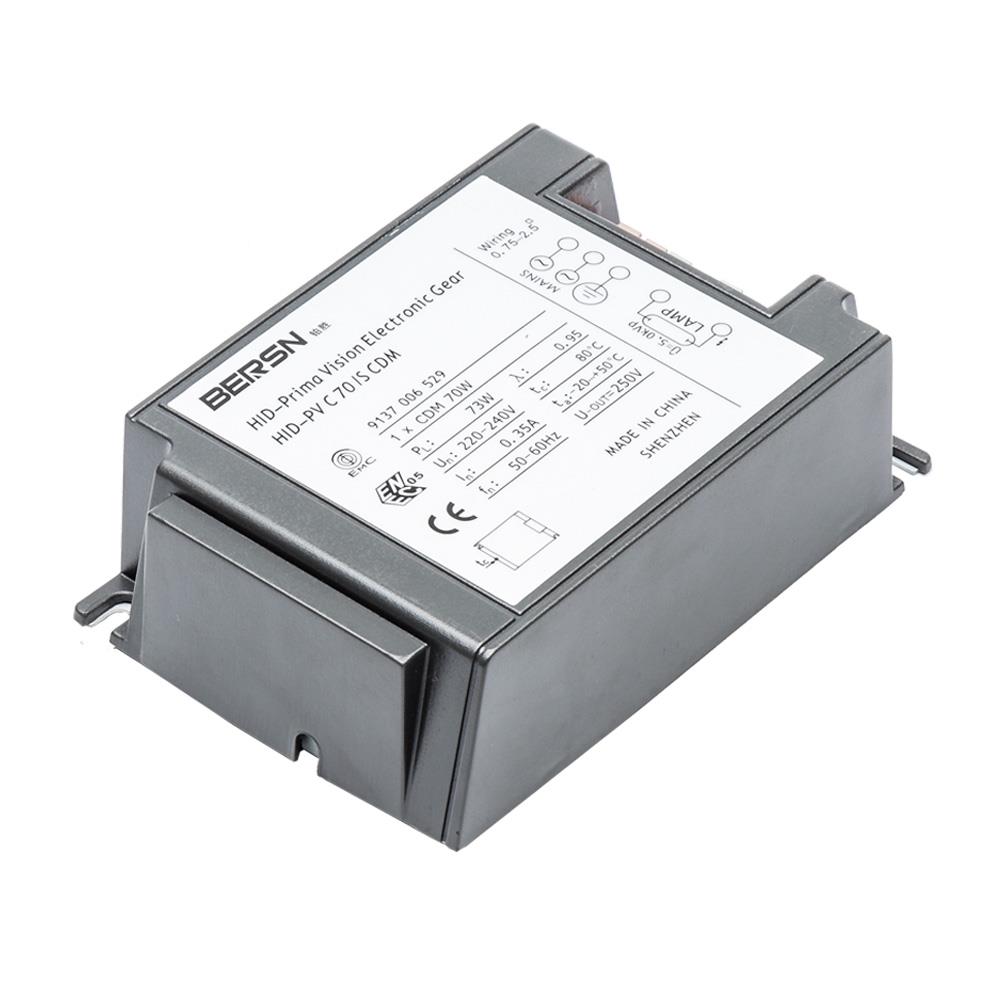

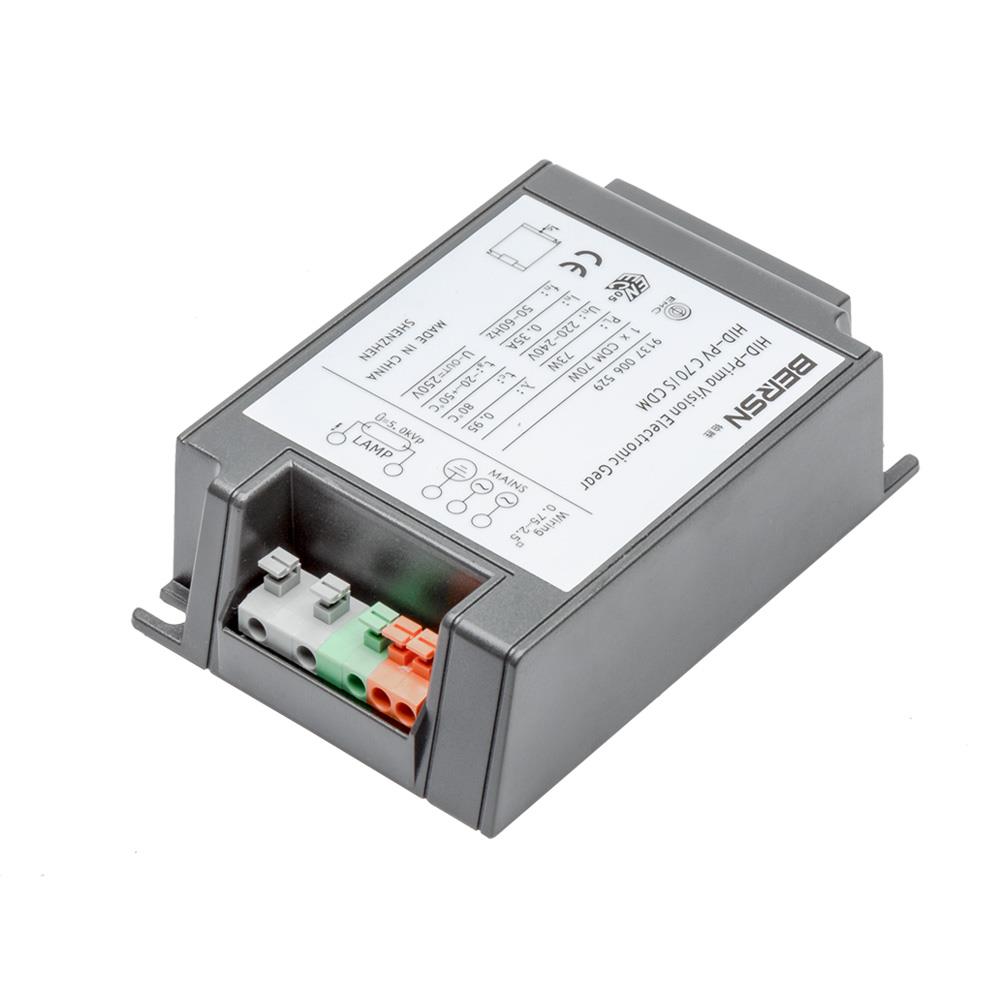

70W金鹵燈電子鎮流器
特征:
特定工作頻率，消除光源頻閃，帶來舒適的照明效果 具備全面的光源壽終及過熱/壓/載、短路等異常態保護功能 寬工作電壓,最高可達180-364V 壽命長達40,000小時 接線簡單,安裝方便聯系我們
CDM金鹵燈電子鎮流器
70W 220-240VAC
- 體積小，重量輕，可內置安裝于各種燈具內
產品應用：
- 道路和街道照明
- 區域和泛光照明
電氣參數
規格項目
數據
標稱輸入電壓
220...240 VAC
輸入電壓交流
180…264VAC
標稱輸入頻率
50…60 Hz
輸入頻率AC
47…63 Hz
標稱輸入電流
0.3...0.34 A
最大輸入電流
0.4 A
效率
90%
|
規格項目 |
數據 |
|
標稱輸入功率 |
74W |
|
輸出功率 |
70W |
|
燈驅動頻率 |
100-500Hz |
|
功率因數 |
>0.95 |
|
總諧波失真 |
<10 % |
|
IP等級 |
20 |
|
聲音評級 |
Grand A |
|
點火器電壓 |
＞3KV |
特點
|
規格項目 |
數據 |
|
過溫保護 |
Yes |
|
短路保護 |
Yes |
|
離鎮流器最大距離 |
3m |
|
點火故障超時 |
關閉30分鐘 |
|
可調光 |
No |
工作溫度和濕度
|
規格項目 |
數據 |
|
環境溫度 |
-20…+55 °C |
|
溫度最大值 |
80 °C |
|
溫度截止 |
90°C |
包裝數據
|
規格項目 |
數據 |
|
產品名稱 |
CDM電子鎮流器 70W 220-240VAC |
|
型號 |
BS-CDM-70W |
|
尺寸 |
109×78×32mm |
|
重量 |
0.3 KG |
|
件/箱 |
20 |
|
凈重 |
6 kg |
|
毛重 |
7 KG |
|
包裝尺寸 |
415X255X160mm |
尺寸圖
70W陶瓷金鹵燈電子鎮流器
標準和認證
安全性：EN61347-2-12
總諧波：EN61000-3-2
EMC電磁抗干擾性（EMS）：IEC61547
EMC電磁干擾性（EMI）：CISPER15ed7.2
振動測試：IEC68-2-6-Fc
撞擊測試：IEC68-2-29-Eb,IEC60068-2-27
符合認證：CE，CQC，RoHS,CCC
質量標準：ISO9001
環境標準：ISO14001

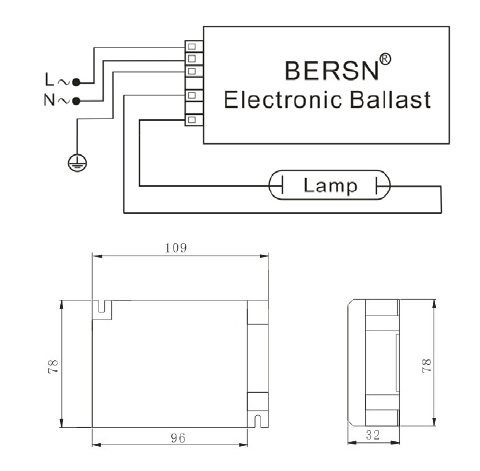

外形尺寸(單位:mm)
70W陶瓷金鹵燈電子鎮流器
注意事項(1)：
在三相電源供應的情況下,請勿斷開中性線;否則電路可能受損
鎮流器能承受3倍電壓跌落（>10ms),隨后應關閉和再次開啟電源，以重設鎮流器；
為達到恰當?shù)碾姶偶嫒菪?，照明裝置內部的線路應盡量為直短型線路；電源線路不得與燈具線路相平
過熱燈具自動啟動，燈具最多可使用20分鐘
不適合24小時全天候運行
注意事項(2)：
上述數據是在電源阻抗值設為400mΩ時得出(相當于15米長的截面積為2.5㎡的電線外加20米接至配電系統中間位置的電線),反映的是最差情況下的鎮流器使用數量若電源阻抗值設800mΩ,則鎮流器的數量可以在此基礎上增加10%
所得測量值將在實際安裝中驗證，數據可能會有變
某些情況下決定最大使用數量的因數并不是開關型號，而是開關最大電力負載
注：當璧開關等所有開關同時開啟時，才可得出最大鎮流器數量測量時使用的單級斷路器。若采用多極斷路器，則建議將鎮流器數量減少20%
30mA的剩余電流檢測器上一次最多可連接30個鎮流器
