涂鴉無線全彩控制器

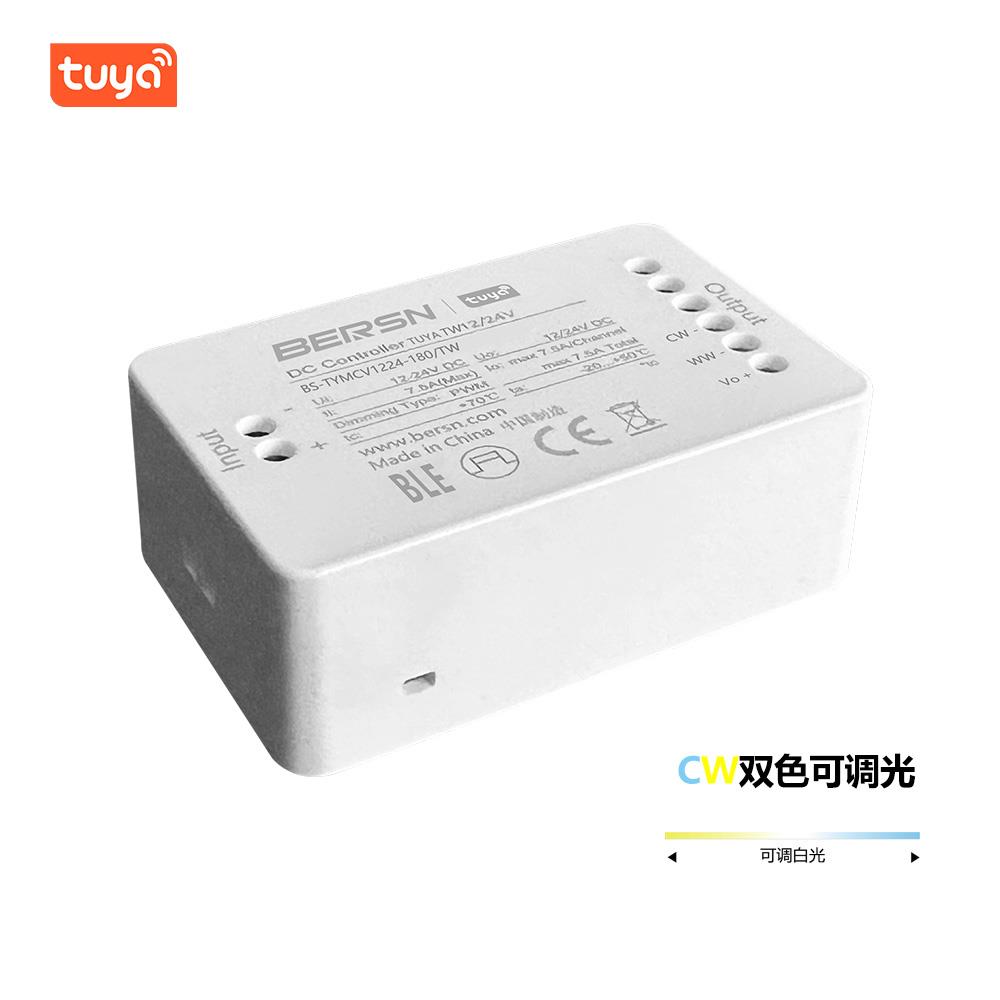

BS-TYMCV1224-180/TW 雙路
Model：BS-TYMCV1224-180/TW
code：BS-TYMCV1224-180/TW
特征:
智能藍牙MESH LED 照明為您的日常生活帶來更多便利。 這款智能無線直流控制器提供柔和白光，可通過應用程 序或語音調至所需亮度。一款真正適合您日?；顒?dòng)的智 能控制器?？膳c TUYA 一起使用。聯系我們
直流控制器 I 12/24V
BS-TYMCV1224-180/TW 雙路
智能藍牙MESH LED 照明為您的日常生活帶來更多便利。這款智能無線直流控制器提供柔和白光/暖光，可通過應用程序或語音調至所需亮度。一款真正適合您日?；顒?dòng)的智能控制器?？膳c TUYA 一起使用。
應用：
-TUYA智能LED燈帶
-TUYA TW應用
產品參數
|
名稱 |
直流控制器TUYA 12/24V |
|
型號 |
2路：BS-TYMCV1224-180/TW |
|
額定輸入電壓 |
12…24Vdc |
|
額定輸入電流 |
7.5A @最大輸出功率 |
|
最大輸入功率 |
180W @最大輸出功率 / @最大額定輸入電壓 |
|
額定輸出電流 |
7.5A 最大總數；每通道最大7.5A |
|
待機電源 |
<0.5W @額定輸入電壓 |
|
靜電放電 |
4KV @ HBM, 8KV @air |
|
調光方式 |
PWM |
|
調光范圍 |
0-100% |
|
環境溫度 |
-20…+50oC |
|
Tcase-life |
75oC |
|
壽命 |
50,000 hrs |
|
電源開關周期 |
100,000 |
|
連接 |
藍牙 MESH |
|
可聞噪音 |
<24 dB @ 5cm |
|
防護等級 |
IP20 |
|
批準認證 |
CE-RED |
除非另有說明，否則所有規格均為典型值在 25 °C情況下。
射頻接口
|
工作模式 |
BLE Bluetooth: 4.2 |
|
工作頻率 |
BLE: 2.4...2.4835 GHz |
|
調制模式 |
BLE: GFSK |
|
射頻輸出功率 |
BLE: 8 dBm |
|
接收靈敏度 |
BLE: -97 |
配網
|
|
用小尖物件輕觸開關，用于配對網絡 |
|
注: 快速連續按三次或是五次連接配網 |

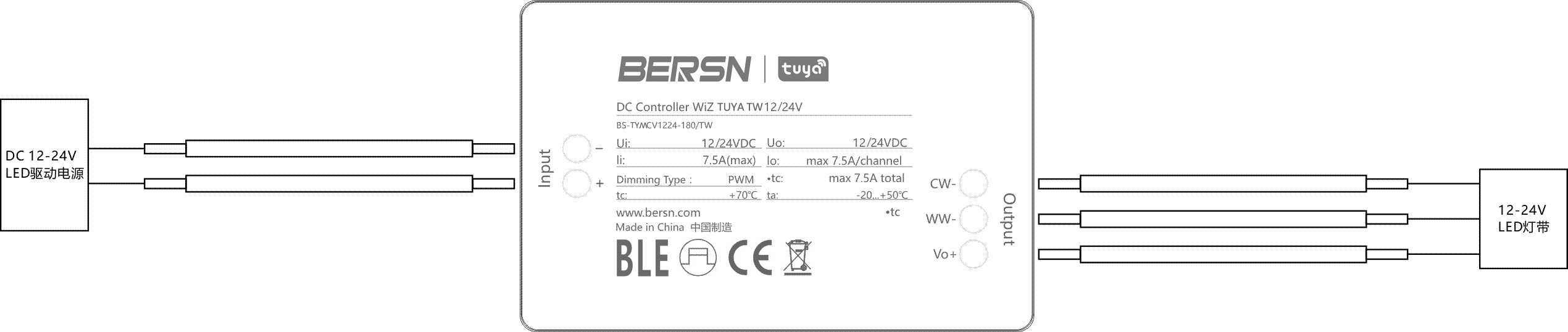

接線示意
端子定義
|
A - 黑色 |
輸入：直流電源負輸入 |
|
B - 紅色 |
輸入：直流電源正輸入 |
|
C - CW (-) - 冷白色 |
輸出：CW- LED 燈帶 |
|
D - WW (-) - 負極 |
輸出：WW- LED 燈帶 |
|
E - VO (+) - 正極 |
輸出：VO+ LED 燈帶 |

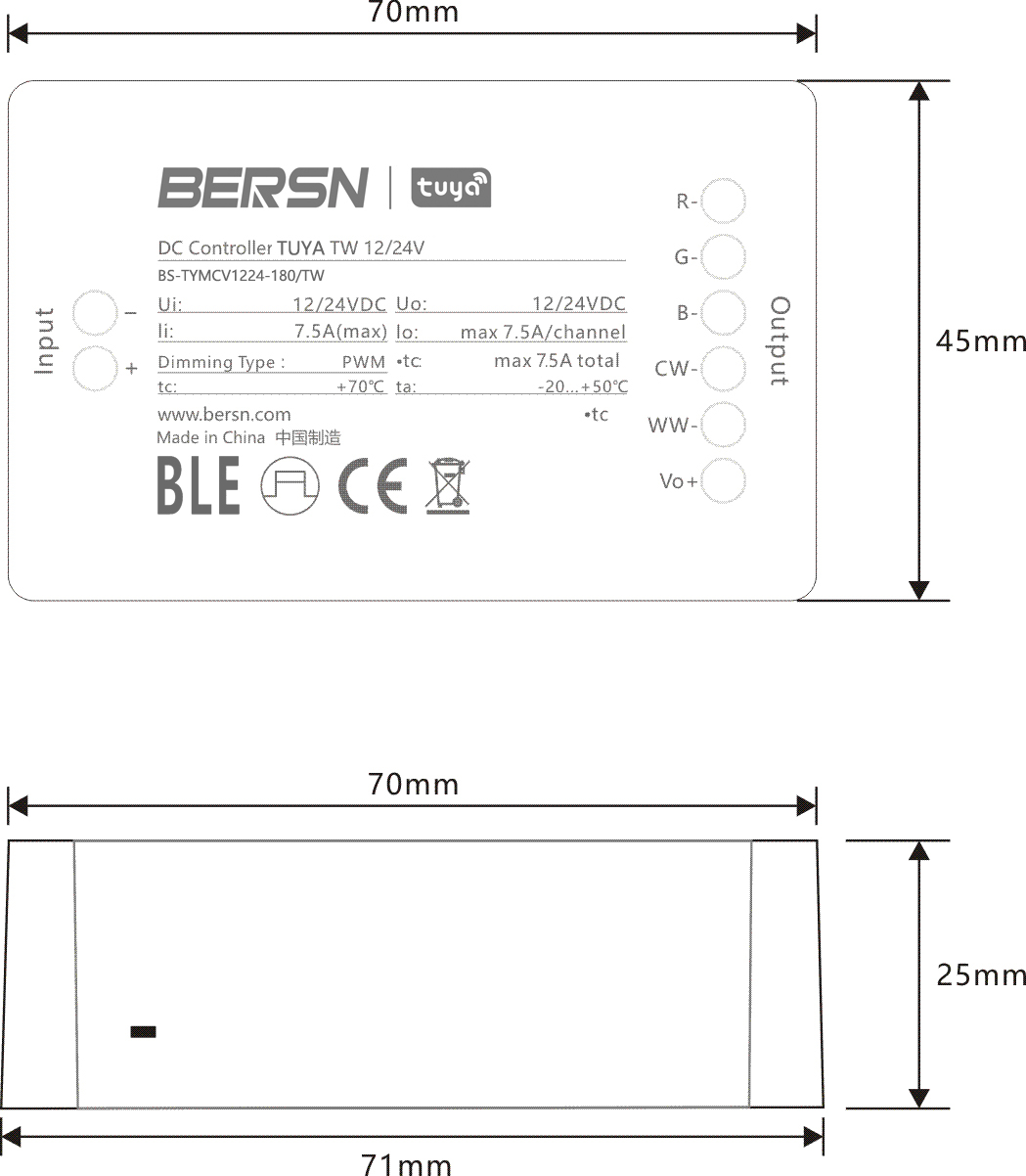

尺寸及重量
|
尺寸 長x寬x高 |
70*45*25mm |
|
外殼顏色 |
白色 |
|
重量 |
0.05kg/pcs |
