4G Cat.1單燈控制器
1、概述
本產品以物聯網技術（4G Cat-M1 (LTE-M) 是一種蜂窩技術,屬于4G同系列的低版本,可以完全重用現有的4G資源,具有低功耗、低成本、高速率的特征）為核心，實現燈具的控制與監測，每盞路燈的故障信息都會被傳送到主控系統，便于及時、準確、方便地發現故障路燈。能夠準確地判別分析各類供電故障，大大提高供電故障報警的準確率、及時率。在適宜地段、時段進行選擇合適的節能措施進行實施，以期取得顯著的節能效果。
2、型號及意義
公司名稱：深圳市鉑勝光電有限公司
產品名稱：路燈控制器
通訊方式：4G Cat.1通訊
3、功能
4G通信：CAT-M1 (LTE-M) 是一種蜂窩技術,屬于4G同系列的低版本,可以完全重用現有的4G資源,具有低功耗、低成本、高速率的特征。
計量：對每盞路燈的用電進行精確計量。
監測：可以實時監測路燈電壓、電流和功率。
控制：可以實現路燈的開關控制、亮度調整、路燈損壞告警等。
接口：支持1路220V輸出和1路0-5V或者0-10V調光電壓輸出、PWM輸出。
安全保護：內置1路輸出保護，避免過載燒毀線路或損壞燈具。
安全功能:標配燈桿帶電監測，防止燈桿帶電對觸碰或靠近人員造成傷害
傾斜監測：設備自帶傾斜監測防止燈桿基礎不牢，或碰撞造成的砸傷
上行協議：MQTT協議。
注：斷電重新上電后路燈控制器的調光模式為方案任務設定的調光模式，如無方案任務亮度值為最大，即100%。
4、規格及主要技術參數
1〉電氣參數
- 輸入電壓范圍：150V-280V；
- 頻率：50HZ；
- 有效功率：1-3W；
- 工作溫度：-40℃-75℃。
- 輸出電流：I≦5.0A
- 防護等級：IP67
- 調光模式：0-10V/0-5V 電壓調光
波寬控制（PWM）調光
2〉工作環境
- 設備灌膠處理，防水等級IP67
- 正常工作溫度：-40℃至+80℃；
極限工作溫度：-45℃至+85℃
- 存儲和運輸溫度：-45℃至+85℃；
- 相對濕度：小于 95%；
3〉電磁兼容特性
- 接觸放電：±9kV；
- 快速脈沖群：±4.5kV（共模）；
- 浪涌:電源回路間±4.5kV（共模、差模）；
- 絕緣強度:AC 2Kv ,漏電流≤5mA，施加時間 1min；
- 沖擊電壓:直流 4.0KV
6〉外形尺寸：
- 設備外形尺寸：150（140不含天線頭）mm × 52mm×38mm；

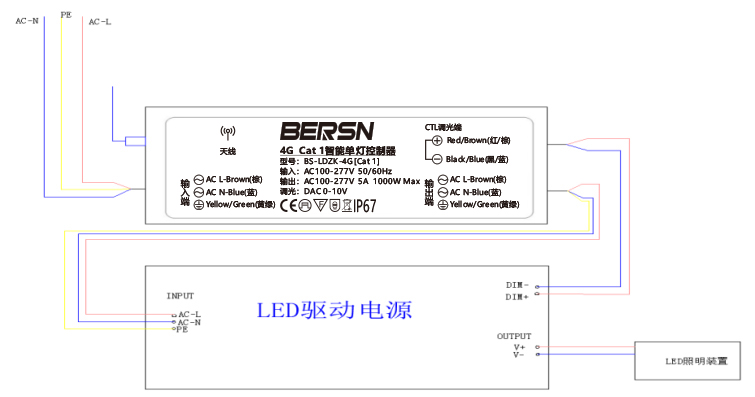

三、安裝與接線示意圖
控制器應安裝在燈桿維修孔或燈具內，用四個螺釘固定?？刂破鲬?yīng)按接線圖所示的線路正確接線。接線端鈕盒的引入線建議使用銅線或銅接頭，端鈕盒內螺釘應擰緊，避免因接觸不良或引線太細發熱而引起燒毀。
輸入端：路燈控制器供電端
棕色AC-L , 藍色AC-N
輸出端：接路燈驅動電源輸入線
棕色AC-L，火線輸出；藍色AC-N，零線輸出。
信號端：接路燈驅動電源調光線
電壓調光模式：棕色,10V+/5V+；藍色，GND
PWM調光模式： 棕色：PWM+；藍色：PWM-
交流路燈控制器從電力線接入220V電源，火線接棕色線，零線接藍色線，輸出端接到對應路燈的電源線上。

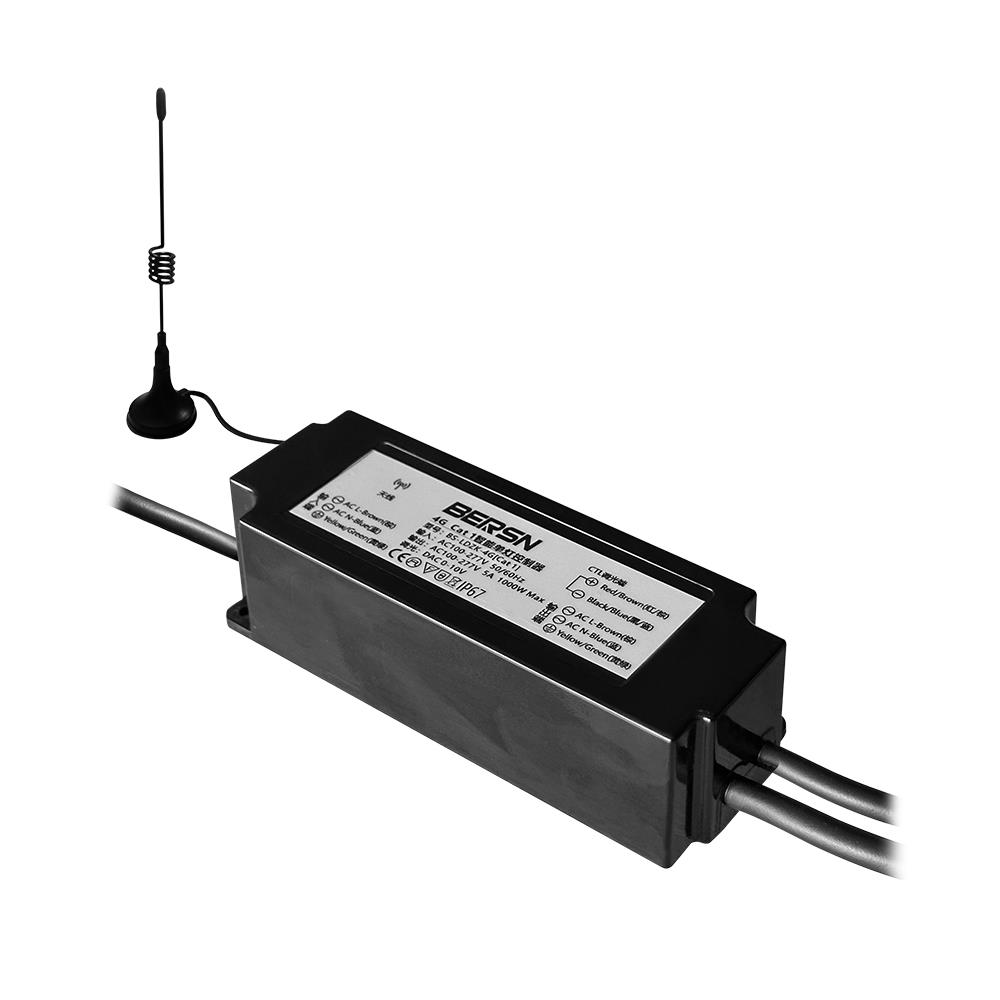

天線與提供的4G天線連接，磁吸天線吸在鐵質物體上，背膠天線貼在相應固定表面，無論何種天線必須在金屬外邊，避免金屬物體對信號造成屏蔽
邏輯地址標簽貼
1.、尺寸：5cm*1cm
2、. 每只控制器配有3套可二次粘貼地址碼標簽，安裝時可貼于燈具或燈桿上以做標識。
3、使用智慧照明控制系統小程序掃描條形碼自動錄入系統。
注意：標簽貼設備邏輯地址在安裝過程要記錄清楚保持與燈桿號統一，方便后期主站檔案錄入。
備注：特殊需求加裝GPS自動定位裝置設備，出廠時設備編號統計好，后期安裝后設備上線自動獲取設備安裝位置
